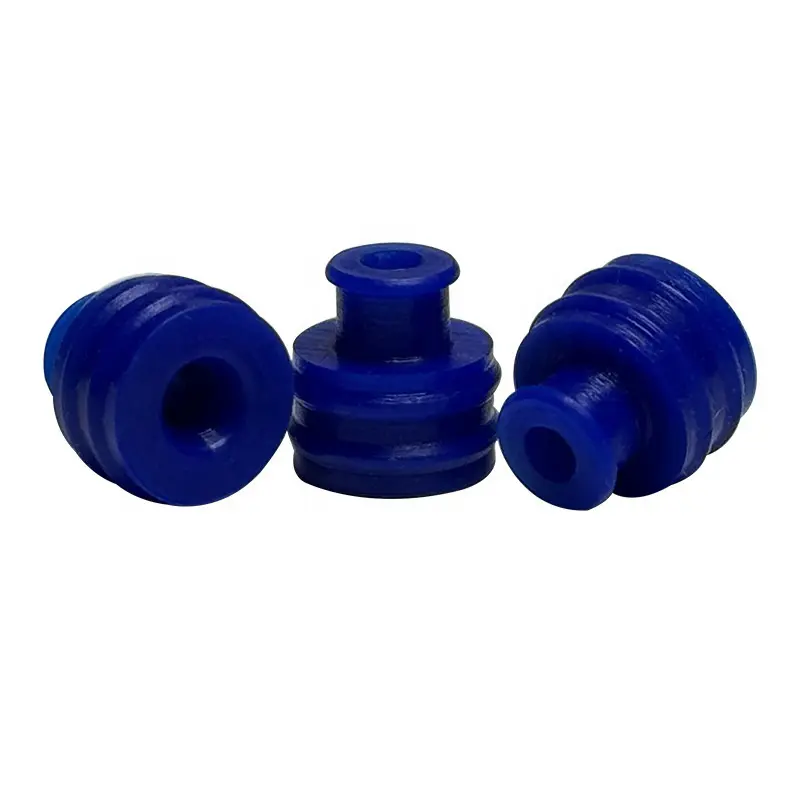

Waterdichte enkele draadafdichting blauw

In welke situaties heb je zo’n kleine Waterproof Single Wire Seal Blue nodig?

De kabelboom moet door de connector gaan, maar zodra er water in dat uitgangsgat komt, worden de aansluitingen groen en raken de signalen in de war.

Als u in de regen rijdt en een hogedruk-autowasslang gebruikt, kruipt er water langs de draadisolatie in de stekker

Tijdens de montage op de productielijn hopen we dat de afdichtingen gemakkelijk te monteren en aan te drukken zijn, en dat zelfs als de draaddiameter iets afwijkt, deze toch geïnstalleerd kunnen worden.

De waterdichte logica kan in slechts drie zinnen worden samengevat als je het opsplitst.

De draad gaat eerst door het gat; het middelste doorgangsgat blijft aan de draadisolatie plakken. Dit is het eerste zegel; als water langs de draad probeert te kruipen, raakt deze eerst geblokkeerd.

Ribcompressie: drie golfvormige ribben op het hoofdlichaam worden in de connectorgaten gedrukt en sluiten op meerdere punten nauw aan bij de gatwanden, zodat water geen gaten kan vinden waar het doorheen kan sijpelen.

De trompetvormige buis is glad; de bovenkant heeft een smalle hals met een trompetopening om de bedradingsrichting te geleiden, waardoor de montage recht is en een goede afdichting wordt gegarandeerd.

De drie wapeningsstaven zijn niet alleen ter decoratie: bij de montage zijn er onvermijdelijk afwijkingen. Als één staaf niet goed is uitgelijnd, kunnen de andere twee deze nog steeds ondersteunen. Dat is het punt van meerdere cirkelvormige staven.

Productparameter (specificatie)

Het perspectief van de ingenieur

Er zijn twee dingen die het slechtst zijn bij montage: te strak en hij gaat er niet in, te los en hij sluit niet af. Het hebben van drie ringribben geeft meer contactpunten, waarbij gebruik wordt gemaakt van elasticiteit om toleranties in de draaddiameter op te vangen. Of het nu een beetje dik of dun is, er is een ribbe om het te ondersteunen, zodat de drukkracht precies goed is en de terminal niet beschadigt.

Inkoopperspectief

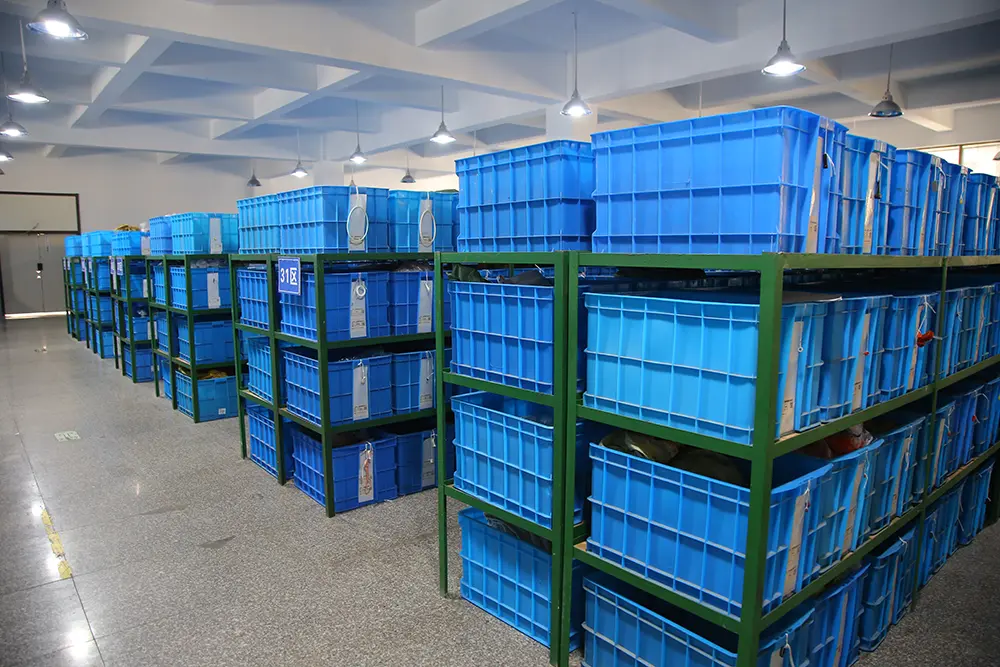

Geen omwegen in het proces: tekeningen of daadwerkelijke artikelen → monsters → installatieverificatie → productieplanning. Reguliere mallen zijn op voorraad en kleine batches kunnen worden besteld. De fabriek staat in Wenzhou; u bent van harte welkom om langs te komen om de materialen, mallen en inspectiestations te controleren; het is betrouwbaarder dan alleen een introductie horen.

Materiaaltechnologie perspectief

De helft van de waarde van een zegel komt uit het materiaal. Standaard siliconen stuiteren goed terug en zijn bestand tegen veroudering; bij olieachtige omstandigheden overstappen op EPDM; als je extra olie- en oplosmiddelbestendigheid nodig hebt, kies dan voor NBR. Door dezelfde mal met ander materiaal te gebruiken, krijgt u feitelijk een product voor een andere werkomstandigheid.

Kwaliteitsinspectie perspectief

Voordat het de fabriek verlaat, zijn er drie controles: het eerste stuk op maat, willekeurige inspecties op uiterlijk tijdens het proces en een handmatige en dubbele controle van de apparatuur vóór verzending. Het proces klinkt eenvoudig, maar het is gewoon dagelijks repetitief werk: kleine onderdelen, grote problemen als er iets misgaat.

Ik ontwikkel en vervaardig al bijna 20 jaar afdichtingsonderdelen en heb veel respect voor watergerelateerde afdichtingsuitdagingen. GM681372 ziet er misschien uit als een klein onderdeel, maar elke eenheid die op voertuigen wordt gemonteerd, heeft één vaste belofte: het binnendringen van water effectief blokkeren.
