Wat is een 12-pins draadafdichting voor elektrische connectoren en hoe beschermt deze elektrische verbindingen?

Wat is een 12-pins draadafdichting voor een elektrische connector?

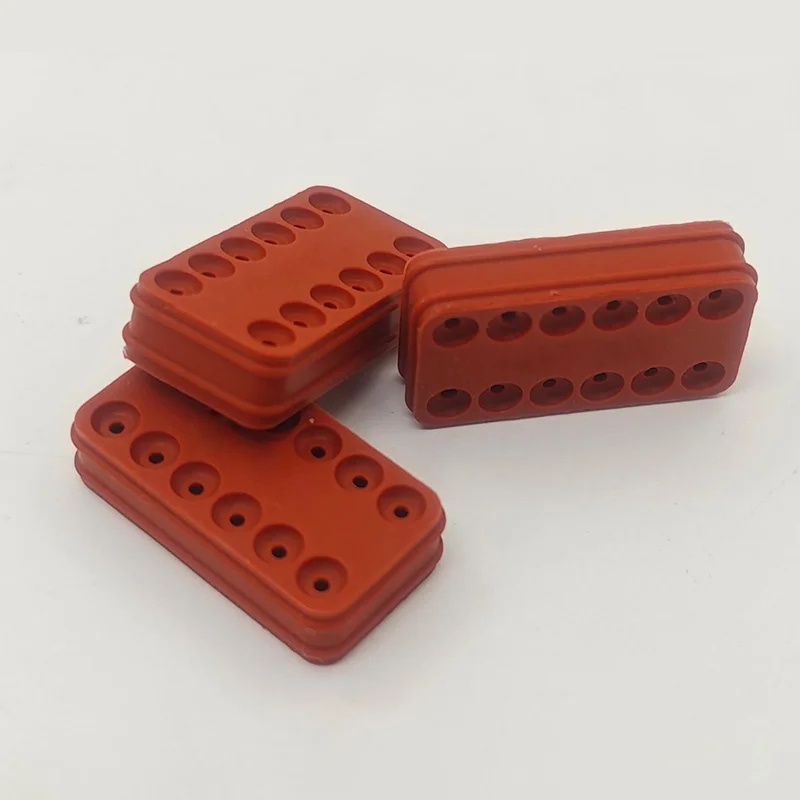

A 12-polige draadafdichting voor elektrische connectoris een afdichtingscomponent ontworpen voor een elektrische connector met twaalf individuele aansluitposities. Het voornaamste doel is het afdichten van het gebied waar de draden de connectorbehuizing binnenkomen, waardoor wordt voorkomen dat ongewenste stoffen de interne aansluitingen bereiken.

In tegenstelling tot de connectorbehuizing zelf is een draadafdichting normaal gesproken een relatief klein elastomeer onderdeel. De prestaties zijn sterk afhankelijk van de maatnauwkeurigheid, materiaaleigenschappen, compatibiliteit van draaddiameters, compressie en de geometrie van de connectorholte.

In praktische toepassingen werkt de afdichting samen met de connectorbehuizing, aansluitingen, draden, vergrendelingsmechanismen en andere afdichtingselementen. Een compleet afdichtingssysteem kan daarom niet alleen op de rubbercomponent worden beoordeeld. De draadafdichting moet nauwkeurig overeenkomen met het connectorontwerp en de kabelafmetingen.

Voor elektrische systemen met meerdere pinnen is het afdichten van elk draadingangspunt bijzonder belangrijk, omdat een kleine opening rond een kabel een ingangspad kan worden voor vocht, stof, olie of andere verontreinigingen. Na verloop van tijd kan verontreiniging bijdragen aan corrosie, onstabiele elektrische prestaties, isolatieproblemen of voortijdige defecten aan componenten.

Hoe is een 12-polige draadafdichting opgebouwd?

Een typische 12-pins connectorafdichtingsoplossing kan meerdere afdichtingsgebieden bevatten die overeenkomen met individuele draadholtes. Afhankelijk van het connectorontwerp kan de afdichting worden vervaardigd als een individuele draadafdichting, een afdichtingscomponent met meerdere holtes of een andere gespecialiseerde configuratie.

Het afdichtingsgebied is normaal gesproken afhankelijk van gecontroleerde interferentie tussen het elastomeer en de omliggende connectorcomponenten. Wanneer de draad correct is ingebracht, wordt de afdichtlip of het afdichtoppervlak rond de draadmantel samengedrukt terwijl het veilig in de connectorholte blijft zitten.

De belangrijkste structurele factoren zijn doorgaans:

• Binnendiameter:Moet nauw aansluiten bij de toepasselijke draad- of kabeldiameter.
• Buitendiameter:Moet in de connectorholte passen zonder overmatige vervorming.
• Afdichtingslippen:Zorg voor gecontroleerd contact rond het draadoppervlak.
• Retentiefuncties:Zorg ervoor dat de afdichting tijdens de montage correct gepositioneerd blijft.
• Materiaaldikte:Beïnvloedt compressie, flexibiliteit en afdichtingsgedrag op lange termijn.
• Algemene geometrie:Moet overeenkomen met de connectorbehuizing en terminalconfiguratie.

Omdat kleine maatafwijkingen de afdichtingsprestaties kunnen beïnvloeden, zijn nauwkeurig gieten en consistente kwaliteitscontrole belangrijk voor productietoepassingen.

Wat doet een 12-polige draadafdichting?

De belangrijkste functie is het creëren van een omgevingsbarrière rond het draadingangspunt. De praktische waarde ervan gaat echter verder dan eenvoudige waterdichting.

Het feitelijke beschermingsniveau is afhankelijk van het volledige connectorsysteem, inclusief behuizingsontwerp, aansluitconditie, draadafmetingen, afdichtingsmateriaal, montagekwaliteit en testvereisten. Daarom mag een afdichting nooit onafhankelijk van het beoogde connectorsysteem worden gespecificeerd.

Welke materialen worden vaak gebruikt?

Materiaalkeuze is een van de belangrijkste beslissingen bij het ontwikkelen of kopen van een draadafdichting. Verschillende elektrische omgevingen stellen afdichtingscomponenten bloot aan verschillende combinaties van temperatuur, vocht, oliën, chemicaliën, trillingen en mechanische belasting.

Siliconenrubber wordt vaak overwogen voor het afdichten van elektrische connectoren, omdat het door zijn flexibiliteit zich rond draadmantels kan aanpassen en tegelijkertijd het afdichtingscontact bij temperatuurveranderingen behoudt. Het juiste materiaal moet echter altijd worden geselecteerd op basis van de feitelijke gebruiksomgeving, in plaats van eenvoudigweg de meest gebruikte optie te kiezen.

Waar moet bij het selecteren van een rekening rekening mee worden gehouden?

Bij het kiezen van een 12-polige draadafdichting gaat het om meer dan alleen het matchen van het aantal connectorposities. Kopers en ingenieurs moeten de volledige maat- en milieuvereisten bevestigen voordat ze een productieorder plaatsen.

1. Draaddiameter
   Bevestig de werkelijke buitendiameter van de draadisolatie. Een afdichting die is ontworpen voor een aanzienlijk andere diameter kan onvoldoende compressie of overmatige montagekracht veroorzaken.
2. Afmetingen connectorholte
   De buitenste geometrie van de afdichting moet nauwkeurig overeenkomen met de connectorholte.
3. Rubberen materiaal
   Selecteer de verbinding op basis van temperatuur, vocht, chemicaliën, oliën, UV-blootstelling en andere omgevingsfactoren.
4. Hardheid
   De hardheid van rubber beïnvloedt de inbrengkracht, compressie, flexibiliteit en afdichtingscontact.
5. Temperatuurbereik
   De verwachte minimale en maximale bedrijfstemperaturen moeten worden gedefinieerd vóór materiaalgoedkeuring.
6. Eis op het gebied van milieubescherming
   Bepaal het vereiste milieubeschermingsniveau voor de volledige connectorconstructie.
7. Montageproces
   Handmatig inbrengen, geautomatiseerde montage van de kabelboom, krimpen van aansluitingen en het koppelen van connectoren kunnen verschillende eisen aan de afdichting stellen.
8. Productievolume
   Projecten met een hoog volume kunnen speciale gereedschappen en geoptimaliseerde vormprocessen rechtvaardigen, terwijl toepassingen met een laag volume verschillende ontwikkelingsstrategieën kunnen vereisen.

Waar worden 12-pins draadafdichtingen gebruikt?

Een 12-pins afdichtingsconfiguratie kan overal worden gebruikt waar meerdere elektrische circuits door een connector moeten gaan, terwijl de bescherming van het milieu behouden blijft.

• Kabelbomen voor auto's:Motorcompartimenten, carrosserie-elektronica, verlichtingssystemen, sensoren, regelmodules en andere elektrische systemen van voertuigen.
• Elektrische voertuigen:Geselecteerde elektrische laagspanningsinterfaces, sensoren, besturingssystemen en elektrische hulpapparatuur.
• Industriële uitrusting:Machines, automatiseringssystemen, schakelkasten, sensoren, motoren en mobiele apparatuur.
• Landbouwmachines:Apparatuur die wordt blootgesteld aan modder, regen, stof, trillingen en temperatuurveranderingen.
• Bouwmachines:Zware apparatuur die duurzame elektrische verbindingen vereist in veeleisende buitenomgevingen.
• Elektrische systemen voor buiten:Apparatuur die wordt blootgesteld aan regen, stof, vochtigheid en veranderende omgevingsomstandigheden.
• Gespecialiseerde elektronische apparatuur:Toepassingen die compacte meercircuitbedrading met omgevingsafdichting vereisen.

De exacte toepassing bepaalt het benodigde materiaal, de afmetingen, de afdichtingsstructuur en de validatiemethode. Een onderdeel dat geschikt is voor een beschermd besturingssysteem binnenshuis is mogelijk niet geschikt voor een blootgestelde motorruimte of een zware buitenmachine.

Hoe moet een draadafdichting worden geïnstalleerd?

Een correcte installatie is essentieel omdat zelfs een afdichting van hoge kwaliteit zijn effectiviteit kan verliezen als deze beschadigd is, verkeerd gepositioneerd is of gecombineerd wordt met een ongeschikte draad.

1. Inspecteer de afdichting:Controleer op insnijdingen, scheuren, vervorming, flits, vervuiling of andere zichtbare defecten.
2. Bevestig draadcompatibiliteit:Controleer of de draaddiameter overeenkomt met het opgegeven afdichtingsbereik.
3. Bereid de draad voor:Zorg ervoor dat de draadmantel schoon en onbeschadigd is.
4. Plaats de afdichting correct:Zorg ervoor dat het afdichtingsonderdeel in overeenstemming met het connectorontwerp is gericht.
5. Plaats de terminal voorzichtig:Voorkom dat de afdichtingslip scheurt of rolt tijdens het inbrengen van de terminal.
6. Terminalretentie verifiëren:Controleer of de terminal de juiste positie en het juiste vergrendelingsmechanisme heeft bereikt.
7. Inspecteer de eindmontage:Controleer vóór het testen de afdichtingspositie en de aansluiting van de connector.

Voor geautomatiseerde productie moet de afdichting ook worden beoordeeld op compatibiliteit met inbrengapparatuur, gereedschappen, montagesnelheid en smeervereisten. Overmatige inbrengkracht kan de afdichting of draad beschadigen, terwijl onvoldoende compressie de bescherming van het milieu kan verminderen.

Welke problemen kan een slecht geselecteerde afdichting veroorzaken?

Veel afdichtingsproblemen bij connectoren komen voort uit een discrepantie tussen de afdichting en de daadwerkelijke toepassing, en niet zozeer uit het concept van het afdichtingssysteem zelf.

Deze kwesties laten zien waarom aankoopbeslissingen gebaseerd moeten zijn op volledige technische specificaties in plaats van alleen op prijs of uiterlijk.

Hoe verbetert aangepaste productie de afdichting van connectoren?

Standaard afdichtingscomponenten zijn praktisch wanneer de connector- en draadafmetingen al overeenkomen met een bestaand ontwerp. Veel OEM- en industriële projecten vereisen echter aangepaste geometrie vanwege speciale connectorholtes, ongebruikelijke draaddiameters, beperkte installatieruimte of veeleisende omgevingsomstandigheden.

Dankzij de aangepaste productie kunnen het afdichtingsprofiel, de afmetingen, het materiaal, de hardheid, de kleur en het productieproces worden ontwikkeld rond de toepassing van de klant.

Voor een op maat gemaakt 12-pins draadafdichtingsproject kan bijvoorbeeld het volgende nodig zijn:

• Aangepaste binnendiameters voor verschillende draadspecificaties
• Speciale buitengeometrie voor een eigen connectorbehuizing
• Verschillende afdichtingslipontwerpen
• Specifieke rubberhardheid
• Aangepaste kleuren voor circuitidentificatie
• Materiaalkeuze op basis van temperatuur of chemische blootstelling
• Tooling ontwikkeld op basis van tekeningen, monsters of 3D-gegevens
• Consistente dimensionale controle voor productie van grote volumes

Zhejiang Guoming Rubber Technology Co., Ltd.kan worden overwogen bij het aanschaffen van op maat gemaakte rubberen afdichtingscomponenten voor elektrische connectortoepassingen. Voor OEM-projecten kan het verstrekken van volledige technische informatie aan het begin van de ontwikkeling onnodige bemonsteringscycli helpen verminderen en de communicatie tussen de connectorontwerper, de afdichtingsfabrikant en het montageteam verbeteren.

Wat moeten kopers aan een fabrikant van draadafdichtingen vragen?

Voordat een leverancier wordt geselecteerd, moeten inkoopteams een duidelijke technische checklist opstellen. Dit helpt voorkomen dat een onderdeel dat er correct uitziet, wordt gebruikt in een ongeschikte toepassing.

Voor industriële en automobielprogramma's moeten kopers ook rekening houden met productieconsistentie, traceerbaarheid, technische communicatie, gereedschapsbeheer, verpakking, leveringscapaciteit en leveringsstabiliteit op de lange termijn.

Een betrouwbare leveranciersrelatie moet verder reiken dan het eerste monster. De prestaties van connectoren op de lange termijn zijn afhankelijk van het behoud van stabiele materiaaleigenschappen, maatnauwkeurigheid en productiecontroles over meerdere batches.
